模塊化數據中心高效制冷系統解決方案

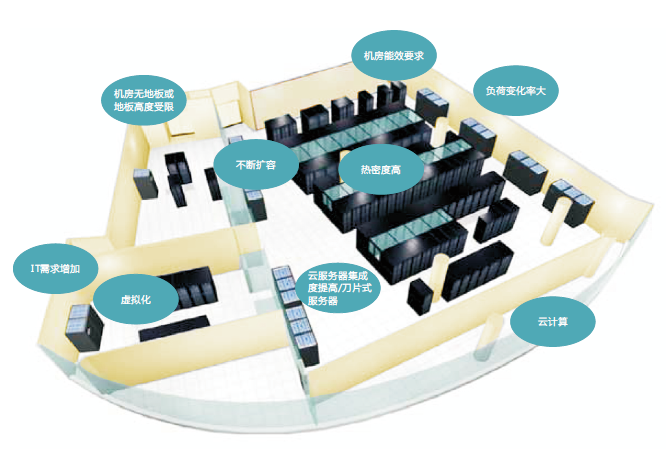

●數據中心的高熱密度區域

●集裝箱數據中心

●提高制冷系統EER

●結合自然冷源的XFcooling配置

●模塊化數據中心

●降低機房整體PUE

●匹配冷.熱通道設計

?

i-Row系列列間空調

i-Row是一款自適應靠近熱源式列間精密制冷系統，是數據中心內機架級制冷的理想產品

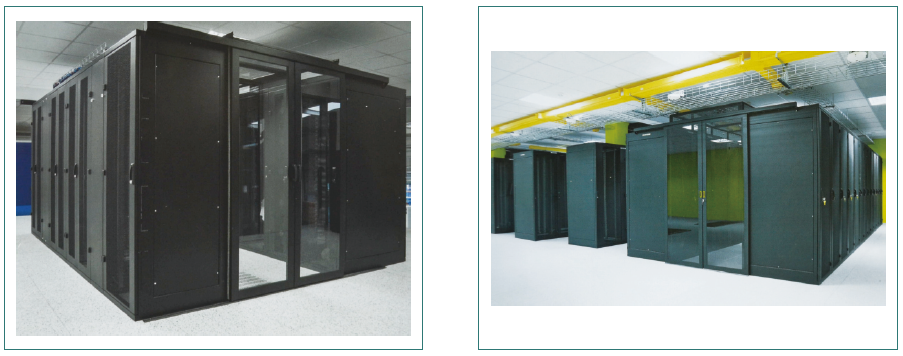

冷熱通道應用

模塊化、集裝箱數據中心應用

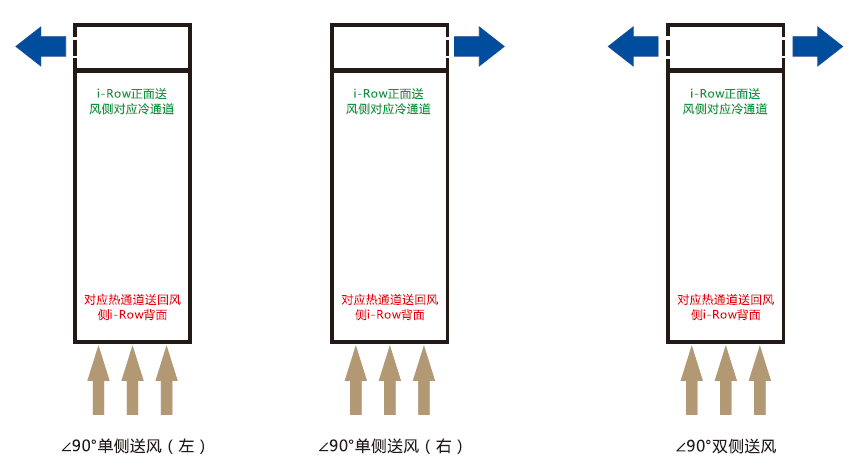

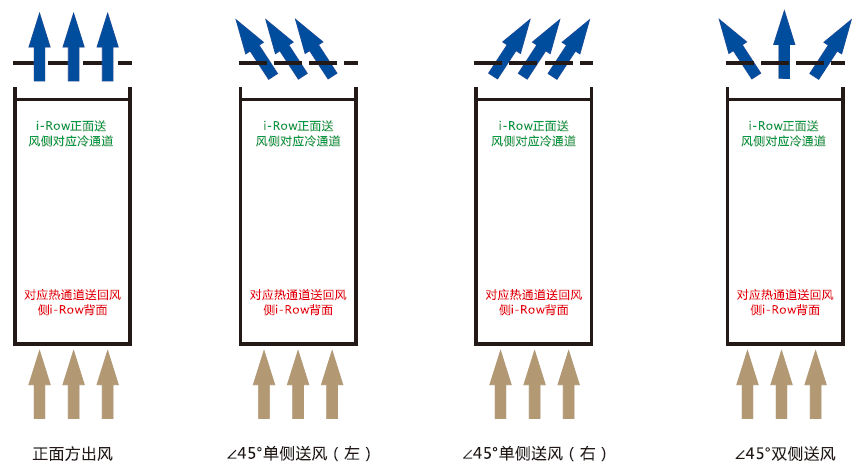

送風方式

配置一

機組尺寸為300/600(寬)x1200(深)x2000（高）

配置二

機組尺寸為300/600(寬)x1200（深）x2000（高）

i-Row的特點

EVO控制系統

●圖像化顯示功能，包括運行狀態與被檢測機柜進出風溫濕度

●先進的群控功能,數量多達30臺以上，可外接不少于6000個溫度傳感器

●標配SNMP及TCP/IP接口

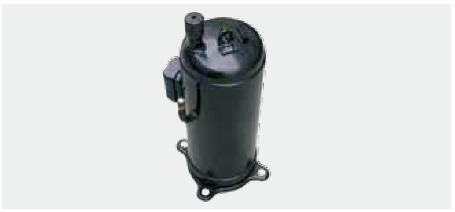

直流變頻EC壓縮機

●采用R410A環保制冷的直流變頻EC壓縮機

●動態制冷,適應快速變化的機房負荷

●在低負荷下節約能源，提高能效

●可大降低壓縮機起停次數，提高系統可靠性

EC風機

●采用電子換向同步EC電機，節能20~30%

●軟啟動功能，啟動電流低

●按制冷需求或風壓自動調整風機轉速，按需提供風量

●風機N+ 1冗余配置，任意風機故障，仍可確保全風量運行

●易維護設計

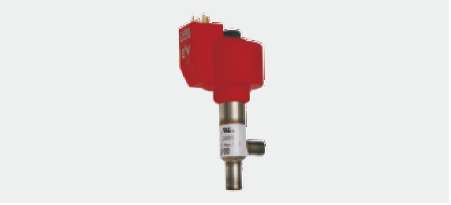

電子膨脹閥

●平滑調節節流開度，與變?nèi)萘繅嚎s機配合，實現節能

●調節范圍寬，降低過熱度，提高能效比

●實現冷量與負載精確匹配

●響應速度快，實現精確制冷

選配件

●雙電源輸入切換開關

●無線溫濕度傳感器

●送風導流板裝置

●有線溫濕度傳感器

●低溫啟動裝置

●冷凍水三通水閥

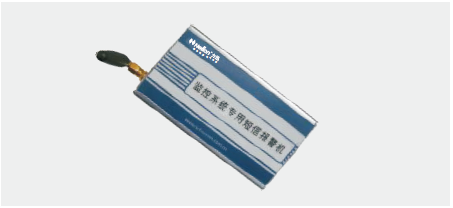

●GPRS短信告警

i-Row如何實現高能效

●貼近熱源，回風溫度及蒸發壓力得到提高，制冷效率得到提高

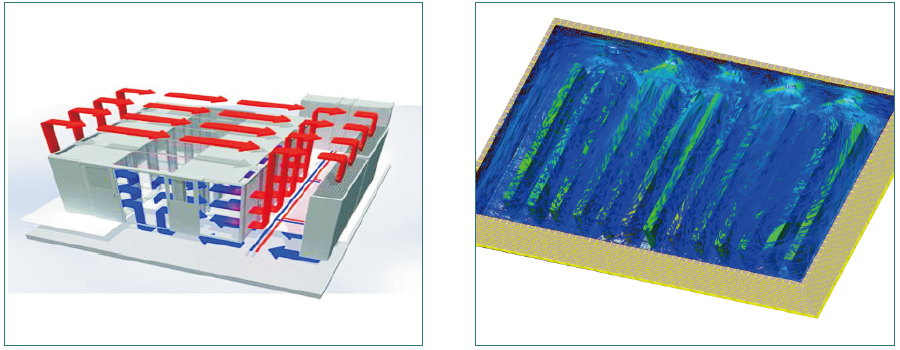

●機組的系統設計中采用計算機輔助流體動力學(CFD)計算，保證氣流在機組內以及機架間實現最佳分配

●直流變頻EC壓縮機可以適應服務器溫度的快速變化，減少壓縮機的頻繁開、關，也提高了系統的可靠性

●先進的EVO控制器，按需控制風量和冷量輸出，配合EC風機和直流變頻EC壓縮機達到最佳的效果和最低

的能耗；多種控制算法，可取最高溫度和平均溫度進行計算，可以確保有效冷卻的基礎上，有效降低總

體能耗

?

i- Row風冷冷凝器

●無級調速貓頭鷹式風機控制

●維護要求極低，適用于各種氣候條件

?

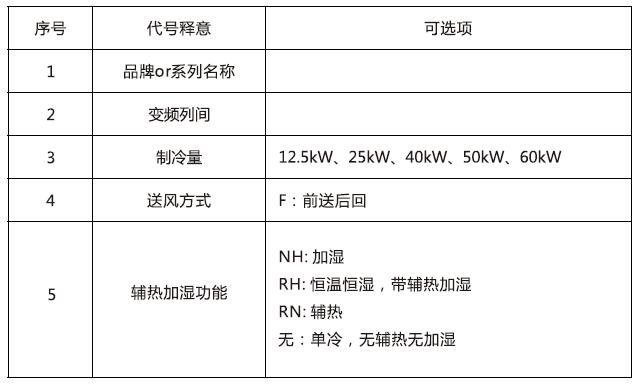

i- Row系列變頻列間精密空調型號說明，如下表所示

室內機型號:

機組型號說明如下：

室外機型號：

注：i-Row-LA系列變頻列間空調由室內機、控制器和室外機等組成。

列間風冷室內機參數

①F :后回風前送風，S :側回風側送風;

②標準工況為:室內回風干球溫度37°C、相對濕度24°C ,室外干球溫度35°C ;

③以上表格僅為部分參數,具體配置以實際購買銘牌為準,如需了解更多參數信息請聯系我司。

定制化服務

根據現場情況，可定制多種送風方式。

選配:口冷凝水強排水 口支持上接管方式 口SNMP及TCP/IP接口 口雙電源輸入

說明:除上述功能以外定制需求請聯系我司。

?

列間風冷室外機參數

①換熱量名義工況:進風溫度35℃,冷凝溫度50℃。
